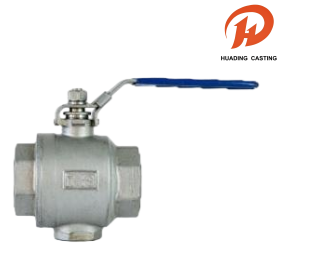

İki Parçalı İç Diş Bağlantılı Küresel Vanalar

Bu İki Parçalı İç Diş Bağlantılı Küresel Vanalar, güvenlik ve dayanıklılık sağlayan sağlam bir hassas döküm gövdeye ve patlamaya dayanıklı bir gövdeye sahiptir. Çok yönlülük için tasarlanan vanalar, çoklu dişli standartlarına (NPT, BSPT, DIN 2999, ISO 228) uygundur ve ISO 5211 aktüatörlerin doğrudan montajını destekler. 1000 PSI çalışma basıncına ve API 598 gibi katı test standartlarına bağlılığa sahip bu İki Parçalı İç Diş Bağlantılı Küresel Vanalar, yüksek performanslı uygulamalar için üretilmiştir.

Talep Gönder

Ürün Açıklaması

Adı:İki Parçalı İç Diş Bağlantılı Küresel Vanalar

Malzeme: Aşağıdaki Tablo

Adedi: 100 adet

Paket: Kalınlaştırılmış kabarcık torbanın iç ambalajı ve kartonun dış ambalajı veya denize uygun palet taşımacılığı

Gönderi: DHL, UPS, FedEx, LCL deniz yoluyla vb.

Tolerans: Hassas CNC işleme, tolerans ±0,01 mm

Muayene: Alman CMM tam muayene, sıfır kusur

OEM ve ODM: OEM ve ODM kabul edildi, hızlı numune yapımı

Zaman: Sıkı kalite kontrol, zamanında teslimat

Hizmet: Özel parçalar için geniş malzeme seçimi

İki Parçalı İç Diş Bağlantılı Küresel Vanalar

Bu İki Parçalı İç Diş Bağlantılı Küresel Vanalar, NPT, BSPT, DIN 2999 ve ISO 228 dahil olmak üzere boru dişi standartlarına uygundur ve bir kilitleme cihazıyla birlikte aktüatörler için ISO 5211 doğrudan montaj tasarımına sahiptir. 1000 PSI (PN63) W.O.G çalışma basıncı için derecelendirilen İki Parçalı İç Diş Bağlantılı Küresel Vanalar, zorlu uygulamalarda güvenilir performansı garanti etmek için API 598, GB/T 13927 ve ISO 5208 standartlarına göre titizlikle test edilmiştir.

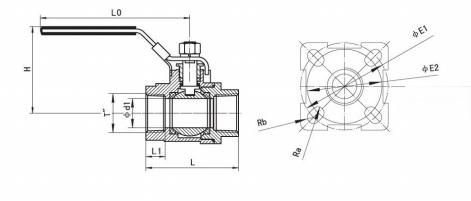

Küresel Vanaların Teknik Karakterleri ve Tipik Çizimi

NOMİNAL	BORU	BOYUT
DIA. (mm)	İPLİK	d1	L	L1	H	L0	ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Küresel Vana Malzeme Listesi

PARÇA ADI	MALZEME
VÜCUT	WCB CF8 CF8M
KAP	WCB CF8 CF8M
TOP	SS304 SS304 SS316
KOLTUK	PTFE
KÖK	SS304 SS304 SS316
BEZ	SS304
AMBALAJ	PTFE
CONTA	PTFE
YIKAMA	PTFE
CEVİZ	SS304
YAYLI PUL	SS304
SOYUNMA	SS304
HALLETMEK	SS304
KAPAK	PLASTİK
