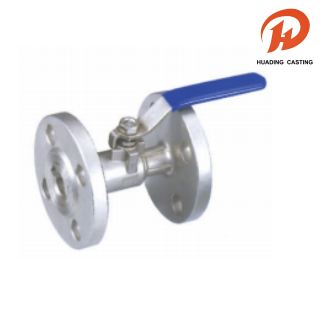

Tek Parça Flanşlı Küresel Vanalar

Tek Parça Flanşlı Küresel Vanalarımız, çok çeşitli endüstriyel uygulamalarda üstün performans ve güvenilirlik sağlayacak şekilde tasarlanmıştır. Çok yönlülük göz önünde bulundurularak tasarlanan bu valfler, 1,6, 2,5, 4,0 ve 6,4 MPa çalışma basınçlarını destekler ve 1/2" ile 10" arasında değişen boyutlarda mevcuttur. Su, gaz, yağ ve nitrik ve asetik asit gibi aşındırıcı asitler dahil olmak üzere çeşitli ortamlarla kullanıma uygundurlar. Tek Parça Flanşlı Küresel Vanalar, PTFE contalarla 180°C'nin altındaki veya PPL contalarla 300°C'ye kadar sıcaklıklarda etkili bir şekilde çalışarak mükemmel termal uyumluluk sunar.

Talep Gönder

Ürün Açıklaması

Adı:Tek Parça Flanşlı Küresel Vanalar

Malzeme: Aşağıdaki Tablo

Adedi: 100 adet

Paket: Kalınlaştırılmış kabarcık torbanın iç ambalajı ve kartonun dış ambalajı veya denize uygun palet taşımacılığı

Gönderi: DHL, UPS, FedEx, LCL deniz yoluyla vb.

Tolerans: Hassas CNC işleme, tolerans ±0,01 mm

Muayene: Alman CMM tam muayene, sıfır kusur

OEM ve ODM: OEM ve ODM kabul edildi, hızlı numune yapımı

Zaman: Sıkı kalite kontrol, zamanında teslimat

Hizmet: Özel parçalar için geniş malzeme seçimi

Tek Parça Flanşlı Küresel Vanalar

Bu Tek Parça Flanşlı Küresel Vanaların tasarımında güvenlik ve uyumluluk çok önemlidir. ANSI B16.5 flanşları ve ANSI B16.10 yüz yüze boyutları içeren katı uluslararası standartlara uygundurlar. Ayrıca tehlikeli ortamlarda operasyonel güvenliğin sağlanması amacıyla isteğe bağlı olarak yangına dayanıklı (API 607) ve antistatik cihazlar da mevcuttur. Her ünite ANSI B16.34 ve API 598 standartlarına göre sıkı testlere tabi tutulur. İster genel hizmet amaçlı ister özel kimyasal işleme amaçlı olsun, Tek Parça Flanşlı Küresel Vanalarımız sıvı kontrol ihtiyaçlarınız için sağlam, uyumlu ve yüksek kaliteli bir çözüm sunar.

Flanşlı Küresel Vanalar Teknik Karakterleri ve Tipik Çizimi

NPS'ler	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS'ler	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Küresel Vana Malzeme Listesi

PARÇA ADI	MALZEME
VÜCUT	CF8M/WCB
KOLTUK	PTFE
KAP	CF8M/WCB
Sızdırmazlık Contası	PTFE/GRAFİT
TOP	SS316
KÖK	SS316
KÖK MÜHÜRÜ	PTFE
AMBALAJ	PTFE/GRAFİT
SALMASTRA BEZİ	SS316
SALMASTRA BEZİ	CF8M/WCB
PIN'i DURDUR	SS304
GLAND CIVATASI	SS304
Çıtçıtlı yüzük	65MN
HALLETMEK	KT33-8
CIVATA AYARI	SS304
