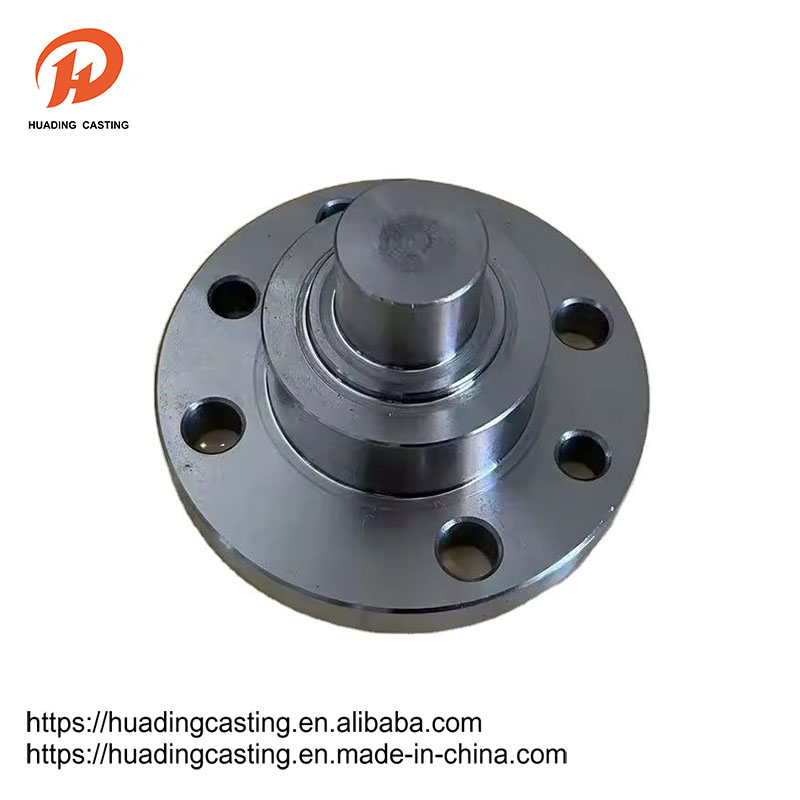

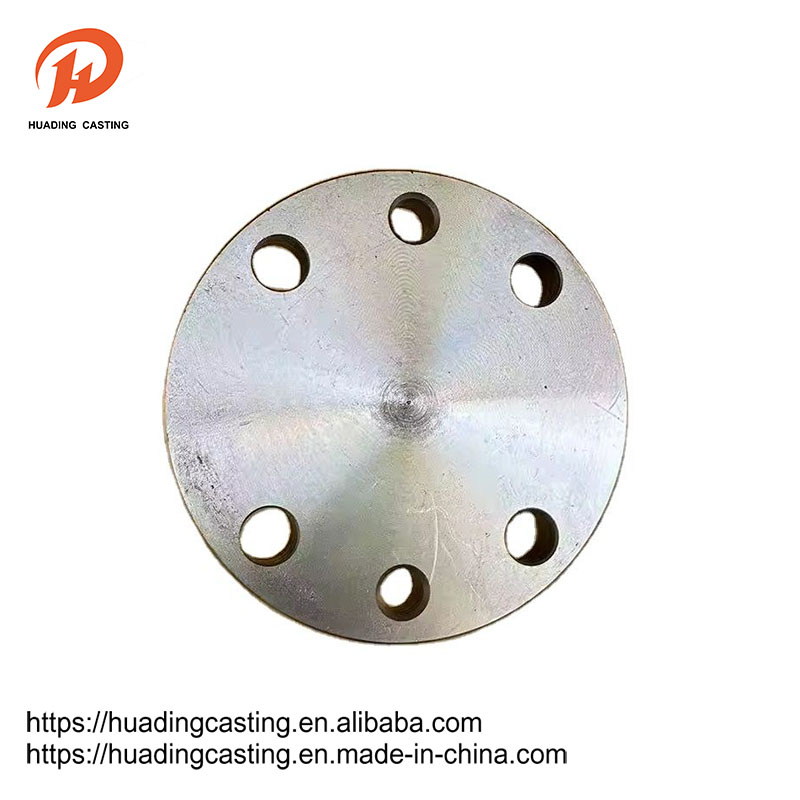

Flanş

Flanş, boru uçları arasındaki bağlantı için kullanılan şaft ve şaft arasında bağlanan bir parçadır; Ayrıca, azaltıcı flanşı gibi iki cihaz arasındaki bağlantı için ekipmanın içe aktarılması ve ihracatı üzerinde de yararlıdır. Flanş bağlantısı veya flanş eklemi, bir grup kombine sızdırmazlık yapısı olarak flanşlar, contalar ve cıvatalarla bağlanan çıkarılabilir bir bağlantıyı ifade eder. Flanşta delikler vardır ve cıvatalar iki flanşı sıkıca bağlı hale getirir. Flanş bir conta ile kapatılır.

Talep Gönder

Ürün Açıklaması

Flanşlar dişli bağlantı (diş bağlantısı) flanşlarına, kaynaklı flanşlara ve kelepçe flanşlarına ayrılır. Flanşlar çiftler halinde kullanılır, tel flanşlar düşük basınçlı borular için kullanılabilir ve dört kilogramdan fazla basınç için kaynaklı flanşlar kullanılabilir. İki flanş arasına bir conta koyun ve cıvatalarla sabitleyin. Farklı basınç flanşı kalınlığı farklıdır, farklı cıvatalar kullanırlar. Pompalar ve valfler, boru hatları ile bağlandığında, bu ekipmanın yerel kısımları flanş bağlantıları olarak da bilinen karşılık gelen flanş şekillerine dönüştürülür. İki düzlem etrafına cıvatalarla bağlanan ve aynı zamanda kapalı olan tüm bağlantı parçalarına genellikle havalandırma borularının bağlantısı gibi "flanşlar" denir ve bu tür bir parça "flanşlı parçalar" olarak adlandırılabilir. Ancak bu bağlantı, flanşın ve pompanın bağlantısı gibi ekipmanın sadece bir parçasıdır, pompaya "flanş parçaları" olarak adlandırmak iyi değildir. Vanalar vb. Gibi nispeten küçük "flanş parçaları" olarak adlandırılabilir.

Ürün parametresi

DN	Boru Günü	Bağlantı boyutu				C	N	H	Npt
DN	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
